Bancada de Ensaios MR614E – Equipamento Didático para o Ensino de Eletricidade
1. Introdução ao Produto
1.1 Descrição do Produto
Este produto é uma bancada de testes concebida especificamente para a formação prática em cursos de engenharia elétrica e eletrónica. Integra módulos de alimentação (incluindo múltiplas fontes), instrumentos de medição, sistemas de proteção e um sistema de transformadores. Oferece aos alunos uma plataforma flexível para a montagem de circuitos, sendo amplamente utilizada no ensino profissional e no treino de competências técnicas. Auxilia os alunos a dominar a teoria e as competências práticas em áreas como os fundamentos da engenharia elétrica, o controlo elétrico e o controlo por contactores e relés. É um equipamento fundamental para o ensino prático em atividades como a verificação de princípios de sistemas elétricos, diagnóstico de avarias e projetos inovadores.
1.2 Características do Produto
(1) Diversas Funções de Formação Prática: Permite a montagem livre de circuitos variados de acordo com as necessidades experimentais, abrangendo desde circuitos elétricos básicos a circuitos complexos de controlo elétrico, atendendo às exigências de formação em diferentes níveis de aprendizagem.
(2) Configuração abrangente e prática: A unidade de alimentação está equipada com múltiplas interfaces de saída e tomadas standard para satisfazer as necessidades de alimentação de diversos dispositivos. Os cabos de ligação de segurança de 4 mm proporcionam uma ligação segura e uma condutividade estável, permitindo interligações flexíveis entre componentes e garantindo a comodidade na realização das experiências.
(3) Proteção de Segurança Completa: O design do circuito e a estrutura do equipamento estão em conformidade com as normas de segurança elétrica, sendo que o módulo de alimentação possui funções de proteção contra sobrecarga e curto-circuito. 2. Especificações Técnicas
2.1 Parâmetros Técnicos
Fonte de alimentação operacional
Sistema trifásico de cinco fios, 400 V/50 Hz
Temperatura ambiente
-10 °C a +40 °C
Humidade ambiente
<85% (25 °C)
2.2 Dimensões e Peso
Dimensões do equipamento
1610 mm × 950 mm × 910 mm
Peso
75 kg

3. Nomes e Funções dos Componentes do Produto

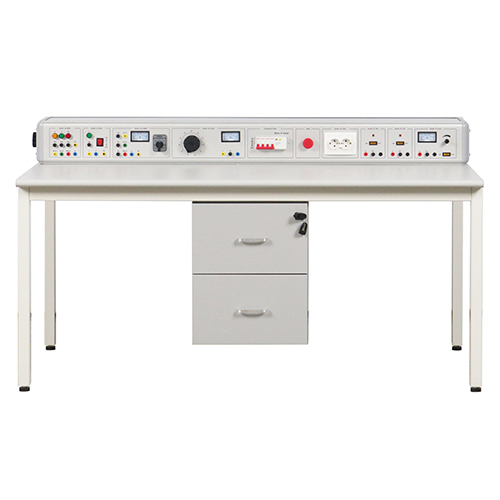

3.1 Corpo Principal do Produto
Nº
Nome
Quantidade
1
Caixa de alimentação
1
2
Tampo da bancada
1
3
Prateleira
1
4
Gaveta
2
3.2 Acessórios do Produto
Nº
Nome
Quantidade
1
Cabo de ligação de segurança elétrica de 4 mm (duas cores)
5
2
Cabo de ligação de segurança elétrica de 4 mm (vermelho)
10
3
Cabo de ligação de segurança elétrica de 4 mm (azul)
5
4
Cabo de ligação de segurança elétrica de 4 mm (verde)
5
5
Cabo de ligação de segurança elétrica de 4 mm (preto)
5
6
Cabo de ligação de segurança elétrica de 4 mm (amarelo)
5
7
Fusível de 3 A
5
8
Fusível de 2 A
5
9
Fusível de 10 A
5
10
Fusível de 5 A
5
11
Multímetro
1
4. Lista de Experiências Didáticas do Produto (Consulte o Manual de Experiências para obter detalhes)
(1) Experiência de medição de energização da caixa de alimentação
