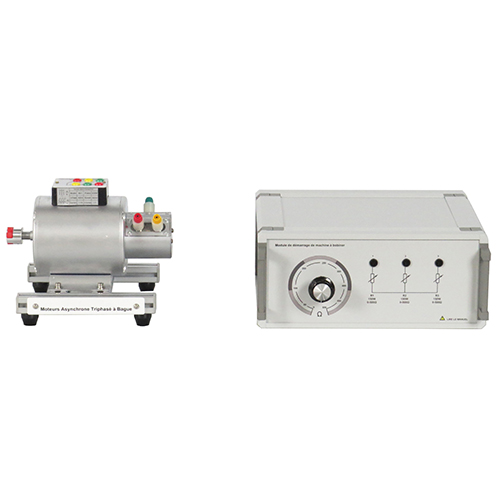

MR613E Motor Assíncrono Trifásico de Anéis Coletores – Equipamentos e Ferramentas de Formação Profissional e Industrial – Formação em Competências Elétricas
1. Introdução ao Produto
1.1 Descrição do Produto
O motor assíncrono trifásico de anéis de escovas (também conhecido como motor assíncrono de rotor bobinado) é um tipo especial de motor assíncrono. Os seus enrolamentos do rotor estão ligados a um circuito externo através de anéis de escovas e escovas, permitindo que o circuito do rotor seja controlado por uma resistência externa ou dispositivo eletrónico, melhorando assim o desempenho no arranque e na regulação de velocidade.
Componentes estruturais básicos: (1) Estator: Semelhante ao de um motor assíncrono trifásico convencional, é constituído por um núcleo de ferro e enrolamentos trifásicos simétricos, ligados diretamente a uma fonte de alimentação trifásica. (2) Rotor: Os enrolamentos estão ligados em configuração estrela trifásica, com as extremidades conduzidas a três anéis de escovas, ligados a um circuito exterior por meio de escovas de carvão. (3) Anéis de escovas e escovas: Permitem a ligação elétrica entre os enrolamentos do rotor e uma resistência externa ou dispositivo de controlo, possibilitando a ligação do circuito do rotor a uma resistência variável ou conversor de frequência durante o funcionamento.
1.2 Características do Produto
1. O produto apresenta um excelente desempenho de segurança elétrica, empregando um design de proteção superior e uma ligação à terra fiável.
2. O produto apresenta um design esteticamente agradável e uma estrutura simples.
3. O produto utiliza materiais robustos e resistentes à corrosão, garantindo durabilidade e prolongando significativamente a sua vida útil.
2. Especificações Técnicas
2.1 Parâmetros Técnicos
Tensão nominal: Trifásica de cinco fios, CA 380 V ~ 50 Hz.
Requisitos do ambiente de funcionamento: Temperatura ambiente de -10 °C a +40 °C; humidade relativa < 85% (a 25 °C). 2.2 Dimensões e Peso
Dimensões: 380 mm × 220 mm × 240 mm
Peso: <10 kg

3. Nomes e Funções dos Componentes do Produto
3.1 Corpo Principal do Produto
Nº
Nome
Quantidade
1
Bloco de terminais de alimentação
1
2
Acoplamento
1
3
Corpo do motor trifásico de anéis de escovas
1
4
Bloco de terminais dos anéis de escovas
1
5
Base do motor
1
6
Partidor de anéis coletores
1
7
Resistor de disco
1
3.2 Acessórios do Produto
Nº
Nome
Quantidade
1
Cabo de ligação elétrica de segurança verde (4 mm)
2
2
Cabo de ligação elétrica de segurança vermelho (4 mm)
2
3
Cabo de ligação elétrica de segurança preto (4 mm)
3
4
Cabo de ligação elétrica de segurança amarelo (4 mm)
2
5
Conector
1
4. Lista de Experiências Didáticas com o Produto
(1) Ligação e arranque de um motor assíncrono trifásico de anéis de escovas
