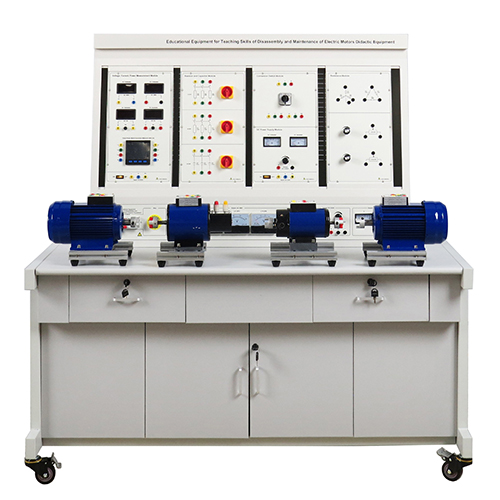

MR615E – Equipamento Didático para o Ensino de Competências de Desmontagem e Manutenção de Motores Elétricos (Pacote Instrucional para Laboratório de Instalações Elétricas)
1. Introdução ao Equipamento
1.1 Descrição do Produto
Este equipamento didático, destinado ao ensino de competências de desmontagem e manutenção de motores elétricos, é uma plataforma de formação abrangente, concebida especificamente para a formação em controlo elétrico industrial. O objetivo é capacitar os alunos para o domínio de competências fundamentais, como a desmontagem de motores, o projeto de circuitos, o controlo de motores e o funcionamento de motores e geradores.
1.2 Características do Produto
O sistema de formação em motores foi concebido priorizando a segurança.
Está equipado com rodízios na base para facilitar a deslocação. 2. Especificações Técnicas
2.1 Parâmetros Técnicos
Parâmetros de Alimentação: Trifásico, cinco fios, CA 380V ±5%, 50Hz
2.2 Dimensões e Peso
Dimensões: 1600mm x 710mm x 1650mm
Peso: <300kg

3. Nomes e Funções dos Componentes do Produto
3.1 Estrutura Principal do Produto
Nº
Nome
Quantidade
1
Componentes do módulo
4
2
Componentes do motor
4
3
Gabinete
3
4
Estrutura (Chassis)
1
5
Cassete
4
6
Rodas motorizadas
1
3.2 Caixa de Alimentação do Produto
Nº
Nome
Quantidade
1
Interruptor geral de alimentação
1
2
Botão de paragem de emergência
1
3
Voltímetro de fase/linha
4
4
Porta de saída de potência
1
5
Porta de tensão ajustável CC 0-24V
1
6
Porta de tensão ajustável CC 0-220V
1
3.3 Secção de Módulos do Produto
Nº
Nome
Quantidade
1
Módulo de resistência e condensador
1
2
Módulo de medição
1
3
Módulo de chave de reversão (sentido horário/anti-horário) e CC 0-200V
1
4
Módulo de resistências
1
3.4 Acessórios do Produto
Nº
Nome
Quantidade
1
Cabo de ligação de segurança elétrica de 4mm, 1 metro, pontas espigadas, amarelo
5
2
Cabo de ligação de segurança elétrica de 4mm, 1 metro, pontas espigadas, verde
5
3
Cabo de ligação de segurança elétrica de 4mm, 1 metro, pontas espigadas, vermelho
10
4
Cabo de ligação de segurança elétrica de 4mm, 1 metro, pontas espigadas, azul
5
5
Cabo de ligação de segurança elétrica de 4mm, 1 metro, pontas espigadas, preto
10
6
Cabo de ligação de segurança elétrica de 4mm, 1 metro, pontas espigadas, bicolor
5
7
Máquina de bobinagem manual; regista e apresenta com precisão o número de bobinas enroladas.
1
8
Matriz de bobinagem trifásica (Nº 3, adequada para bobinas de motores de 0,6-3kW). 1
9
Extrator de duas garras (Tipo 150).
1
10
Chave inglesa ajustável (12 polegadas, 300 mm de comprimento, abertura de 35 mm).
1
11
Martelo de borracha.
1
12
Placa de características em aço inoxidável.
1
13
Ferro de soldar de 30 W.
1
14
Talhadeira curva (formato em S), talhadeira plana; ferramentas para reparação de bobinas de motores elétricos.
1
15
Calibrador de lâminas (espessura), 100 mm, 20 lâminas (0,05–1,00 mm).
1
16
Placa de pressão/sapata de pressão para reparação de enrolamento de motores (conjunto de 8 peças).
1
17
Kit de ferramentas para eletricista (17 ferramentas incluídas).
1
18
Multímetro digital UA9205.
1
19
Fusível 6 A (5x20 mm).
5
20
Fusível 5 A (5x20 mm).
15
21
Fusível 2 A (5x20 mm).
5
22
Medidor de resistência de isolamento (megómetro, 500 V).
1
23
Cabo de ligação elétrica de segurança de 4 mm, 0,25 m, pontas espigadas, preto.
5
24
Clipes de fixação.
6
4. Lista de Experiências Didáticas do Produto (Consulte o Manual de Experiências para obter detalhes)
(1) Experiência de operação de motor assíncrono trifásico
(2) Experiência de funcionamento do motor CC de excitação independente
(3) Experiência de geração de energia com gerador síncrono trifásico
