Controlador Lógico Programável - Equipamento de Ensino para Laboratório de Engenharia Elétrica

MR521E Controlador Lógico Programável - Equipamento de Ensino para Laboratório de Engenharia Eletrotécnica

1. Apresentação do Produto
1.1 Descrição do Produto
Este dispositivo é uma plataforma experimental de controlador lógico programável concebida para a área educativa. É utilizado principalmente para o ensino de experiências, de forma a ajudar os alunos a compreender profundamente o princípio de controlo do PLC, a estratégia de controlo PID e o design e implementação do sistema de controlo de automação. O equipamento é operado por um módulo de caixa suspensa. A maioria dos módulos de caixa suspensa é alimentada por uma fonte de alimentação CC de 24 V, que é fácil de operar, segura e fiável.
1.2 Características do Produto
1. Design modular: O módulo de caixa suspensa é utilizado para facilitar a construção rápida do sistema experimental pelos alunos e a combinação flexível de diferentes módulos funcionais para satisfazer as diversas necessidades experimentais.
2. Alta intuitividade: O equipamento está equipado com luzes indicadoras claras e logótipos de interface. Os alunos podem observar intuitivamente a transmissão do sinal e o estado do equipamento, o que é conveniente para a compreensão dos princípios de controlo do PLC.
3. Alta segurança: A maioria dos módulos de caixa suspensa utiliza uma tensão segura CC de 24 V para reduzir eficazmente o risco de choque elétrico. Ao mesmo tempo, o equipamento possui funções de proteção contra sobrecarga e curto-circuito para garantir a segurança e a fiabilidade do processo experimental.
4. Conteúdo experimental rico: Abrange uma variedade de conteúdos experimentais, tais como programação de PLC, controlo PID e controlo lógico, atendendo às necessidades de ensino de diferentes cursos e ajudando os alunos a dominar completamente a tecnologia de controlo de automação.
5.º Fácil de operar e manter: A interface de operação do dispositivo é simples, clara e fácil de utilizar. Ao mesmo tempo, o design do equipamento tem em conta a conveniência da manutenção e realiza a manutenção diária e a resolução de problemas. 2. Especificações técnicas
Parâmetros técnicos
Potência de entrada: CA trifásica de cinco fios 380V/50Hz
Intervalo de temperatura de funcionamento: 0°C~40°C
Humidade relativa: ≤80%
Dimensões: 1320mm*770mm*2150mm
Peso: 170kg

3. Nome do componente do produto e descrição da função

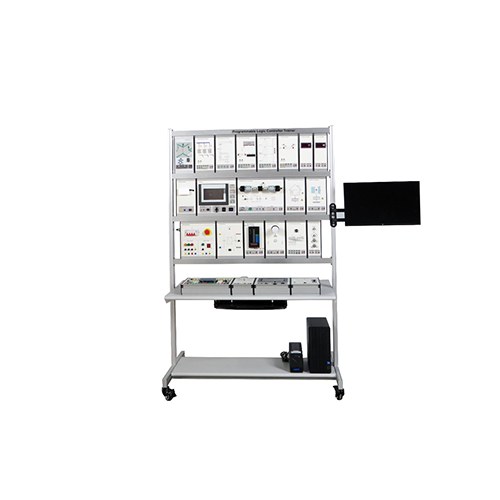

3.1 Parte principal do produto
Nº Nome Qtd.
1 Parte do módulo do dispositivo 1
2 Ecrã de exibição 1
3 Anfitrião 1
4 Fonte de alimentação ininterrupta UPS 1
5 Bandeja do teclado 1
3.2 Parte do módulo do produto
Nº Nome Qtd.
1 Módulo de alimentação CC (20VCC) 1
2 Módulo de alimentação CC (24VCC) 1
3 Módulo de alimentação principal 1
4 Módulo de alimentação CC 0-10V 1
5 Módulo de alimentação CC ±10V 1
6 Módulo de comutação 1
7 Módulo PLC 1
8 Módulo de ecrã táctil 1
9 Módulo PID 1
10 Módulo gerador de funções 1
11 Módulo controlador de nível 1
12 Módulo de controlo da iluminação interior 1
13 Módulo de tubo digital 1
14 Módulo de controlo de temperatura 1
15 Módulo de controlo automático da temperatura ambiente 1
16 Módulo de elevador de três andares 1
17 Módulo de correia transportadora 1
18 Módulo de grua 1
19 Módulo de circuito de arranque estrela-triângulo 1
20 Módulo do sistema de controlo de semáforos 1
21 Módulo de instalação de engarrafamento de contentores 1
22 Módulo de controlo de posição 1
23 Módulo de controlo do motor CC de quatro quadrantes 1
3.3 Acessórios do produto
Nº Nome Qtd
1 Tomada 1
2 Multímetro 1
3 Bateria 1
4 Fusível 5
5 Pen drive USB 1
6 Cabo de ligação de segurança de 2 mm (amarelo) 5
7 Cabo de ligação de segurança de 2 mm (verde) 10
8 Cabo de ligação de segurança de 2 mm (preto) 10
9 Cabo de ligação de segurança de 2 mm (vermelho) 5
10 4 mm Cabo de ligação de segurança (azul) 4
11 Cabo de ligação de segurança de 4 mm (bicolor) 2
12 Cabo de ligação de segurança de 4 mm (amarelo) 4
13 Cabo de rede 2
14 Cabo de alimentação 2
15 Ficha 1
16 Rato 1
17 Teclado 1
4. Lista de experiências de ensino do produto
(1) Teste do módulo de grua
(2) Experiência de controlo de nível de líquido
(3) Teste de arranque estrela-triângulo
(4) Teste do módulo de tubo digital
(5) Teste do módulo de instalação de engarrafamento de contentores
(6) Teste do módulo de elevação
(7) Teste do módulo de semáforos
(8) Teste do módulo de controlo automático da temperatura ambiente
(9) Teste de controlo do ângulo do motor
(10) Controlo PID de motor CC de quatro quadrantes
(11) Teste do módulo de controlo de motores CC de quatro quadrantes
