Laboratório de Treinamento de Sistemas de Energia Equipamentos de Laboratório de Engenharia Elétrica Equipamentos de Ensino

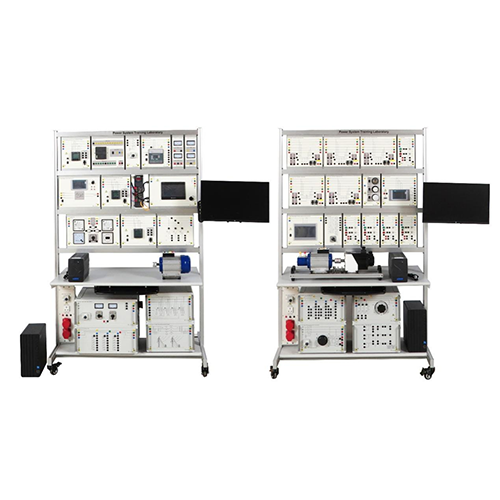

MR522E Laboratório de Treinamento em Sistemas de Energia Equipamentos de Laboratório de Engenharia Elétrica Equipamentos de Ensino

1. Introdução ao Produto
1.1 Descrição do Produto
O laboratório de formação em sistemas de energia é uma ferramenta didática para simular o funcionamento de sistemas de energia, análise de falhas, controlo de proteção e práticas operacionais. Os equipamentos experimentais, funções e cenários de aplicação comuns estão listados abaixo:
(1) Equipamento básico de simulação de sistemas de energia: simula todo o processo de geração, transmissão, distribuição e consumo de energia para auxiliar os alunos na compreensão da estrutura e do princípio de funcionamento do sistema de energia. Os equipamentos típicos incluem:
Modelo de gerador: simula geradores síncronos, geradores assíncronos, etc., e realiza experiências de ligação à rede.
Modelo de transformador: transformador monofásico/trifásico, utilizado para conversão de tensão e experiências de isolamento.
Simulador de linha de transmissão: parâmetros de linha ajustáveis ​​(resistência, indutância, capacitância), simulando linhas de transmissão de vários comprimentos.
Sistema de barramento: estrutura de barramento duplo ou multibarramento, suportando a comutação de barramento e a simulação de falhas.
(2) Equipamento experimental de proteção e controlo:
Dispositivo de proteção de relé digital: proteção de sobrecorrente, proteção diferencial, proteção de distância e outros módulos. Simulador de avarias: simulação de curto-circuitos e outras avarias.
(3) Equipamento de medição e monitorização: monitorização em tempo real da tensão, corrente, potência e outros parâmetros da rede elétrica, auxiliando no registo e análise de dados. Equipamento típico: instrumento multifuncional de medição de parâmetros elétricos: medição de tensão, corrente, fator de potência, harmónicas, etc.
1.2 Características do produto
1. O produto oferece um excelente desempenho de segurança elétrica, um excelente design de proteção e uma ligação à terra fiável.
2.º O seu design é elegante e simples.
3.º Adota medidas anticorrosivas e materiais sólidos, robustos e duráveis, prolongando significativamente a sua vida útil. 4. O produto é digitalizável e permite a leitura e o ajuste rápidos dos parâmetros através de software ou display. 2. Especificações Técnicas
2.1 Parâmetros Técnicos
Fonte de Alimentação: Trifásica, 5 fios, CA 380 V
Ambiente de Funcionamento: Temperatura Ambiente -10 °C a +40 °C, Humidade Relativa <85% (25 °C)
2.2 Dimensões e Peso
Dimensões 1: 1320 mm x 820 mm x 2150 mm
Peso 1: 192 kg
Dimensões 2: 1070 mm x 980 mm x 680 mm
Peso 2: 203 kg

3. Nomes dos componentes do produto e introdução à função
Nº Nome Qtd
1 Sistema de medição trifásico com interface Ethernet 3
2 Módulo PLC 1
3 Interruptor de proteção do motor, tripolar, 1,8-2,5 A 1
4 Controlador de potência reativa 1
5 Módulo de medição de tensão e corrente CC 1
6 Módulo de medição de tensão e corrente CA 1
7 Controlador de tensão da excitatriz com desexcitação CC 200 V / 2 A 1
8 Sistema de travagem servomotor com cabo encoder, cabo de alimentação e caixa de proteção 1
9 Unidade síncrona 1
10 Monitor de computador 2
11 Carga resistiva 3x 560 Ohm 1
12 Fonte de alimentação ininterrupta UPS 2
13 Motor assíncrono trifásico 1
14 Distribuição de energia protegida para postos de trabalho 2
15 Anfitrião do computador 2
16 Bateria de condensadores comutável, 4 estados 1
17 Fonte de alimentação com disjuntor trifásico do motor, CA 1
18 Modelo de linha de transmissão 150km/300km 1
19 Carga indutiva, trifásica, 1kW 1
20 Barramento duplo, trifásico, campo de potência/saída 4
21 Módulo de interruptor de potência com comando de 24V 5
22 Unidade de barramento duplo, trifásica, painel acoplador 1
23 Quadro de luz 230V 3
24 Relé de sobrecorrente temporizado 1
25 Chave estrela-triângulo 1
26 Sistema educativo de medição de tensão/corrente/potência RMS 1
27 Motor/gerador síncrono trifásico 1
28 Servomotores 1
29 Carga óhmica variável, trifásica, 1kW 1
30 Carga capacitiva, trifásica, 1kW 1
31 Fonte de alimentação, com disjuntor de motor trifásico, CA 1
32 Transformador multifuncional, trifásico, 1kW 1
4. Lista de experiências de ensino do produto (consulte o guia de experiências para (detalhes)
(1) Demonstração funcional de um sistema de barramento duplo com carga (sem interrupção da comutação de derivação)
(2) Demonstração funcional do primeiro e do segundo indicadores de potência
(3) Potência ativa e potência reativa da carga indutiva numa ligação estrela-triângulo
(4) Potência ativa e potência reativa da carga capacitiva em ligação estrela-triângulo
(5) Potência ativa e potência reativa da carga resistiva numa ligação estrela-triângulo
(6) Vários modos de operação de comutação
(7) Proteção temporizada de sobrecorrente
(8) Aumento da tensão em linha aberta
(9) Acoplamento de barramento
(10) Circuito básico de um sistema de duplo barramento
(11) Desfasamento na linha
(12) Relação entre a queda de tensão e o fator de potência
(13) Relação entre a queda de tensão e o comprimento da linha
(14) Perda de linha de condensadores e indutores em modelo de linha de teste
(15) Demonstração da função de compensação da potência reactiva
(16) Função de ligação à rede e experiência de medição de sequência de fases
(17) Experiência de curto-circuito e sem carga do transformador
(18) Saída de tensão do transformador de ensaio
(19) Demonstração da função de arranque estrela-triângulo
(20) Ensino da função do sistema de medição de tensão/corrente/potência RMS
