1. Introdução ao Produto
1.1 Descrição do Produto

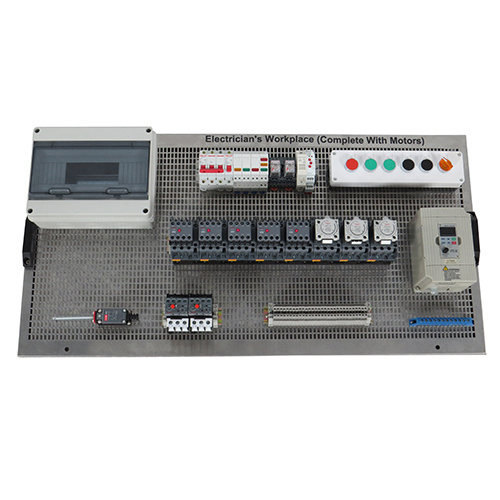

Este equipamento é composto por um painel de ligação rápida, acessórios de ligação e um motor. O painel do equipamento integra componentes elétricos, como disjuntores, contactores, botões e conversores de frequência, para proporcionar cenários reais de funcionamento elétrico; os acessórios de ligação incluem cabos de teste de diferentes especificações e caixas de botões de comando para satisfazer os requisitos de montagem de circuitos; o motor atua como o elemento controlado para a prática de competências relacionadas com o controlo de motores, auxiliando os alunos a dominar a instalação, o comissionamento, a operação e a manutenção de sistemas elétricos.
1.2 Características do Produto
(1) As principais interfaces elétricas do equipamento dispõem ainda de blocos de terminais para satisfazer as necessidades de cablagem básica e a montagem de sistemas complexos.
(2) O equipamento e os seus componentes têm uma configuração completa e podem ser utilizados em conjunto para realizar atividades práticas de diversas disciplinas.
(3) A disposição dos componentes assemelha-se à dos ambientes industriais, abrangendo diversos equipamentos elétricos — desde a ligação de circuitos ao arranque e paragem de motores — e permitindo a execução de variados projetos práticos para melhorar rapidamente a capacidade operacional dos eletricistas.
(4) O equipamento oferece uma boa portabilidade, ocupa pouco espaço e é prático para formação em diferentes locais e ambientes.
(5) Dispõe de dispositivos de proteção, como disjuntores, botões de comando de fácil identificação e proteção contra sobrecarga e curto-circuito, reduzindo os riscos durante as atividades práticas e garantindo a segurança dos alunos.
(6) O equipamento permite a realização de cursos de formação sistemáticos, abrangendo conhecimentos básicos, métodos de operação, manutenção e outros aspectos relacionados com os sistemas de segurança.
2. Especificações Técnicas
2.1 Parâmetros técnicos básicos
Fonte de alimentação de funcionamento
Monofásica a três fios (CA 220 V / 50 Hz)
Temperatura ambiente
-10 °C a +40 °C
Humidade ambiente
< 85% (a 25 °C)
2.2 Parâmetros físicos do equipamento
Dimensões
950 mm x 480 mm x 120 mm
Peso
35 kg
3. Nomes dos componentes e introdução às funções
3.1 Parte principal do equipamento
Nº
Nome
Quantidade
1
Painel de potência
1
2
Disjuntor
2
3
Luz indicadora de sinal
4
4
Relé intermédio
2
5
Campainha elétrica (tipo calha DIN)
1
6
Detetor de sequência de fases
1
7
Painel de botões de comando
1
8
Chave de fim de curso
1
9
Relé térmico
2
10
Contatora CA
5
11
Temporizador
3
12
Bloco de terminais
1
13
Barramento de neutro
1
14
Inversor de frequência
1
3.2 Acessórios do equipamento
Nº
Nome
Quantidade
1
Comando à distância de 2 botões para talha elétrica
1
2
Terminal de ligação tipo ponte
6
3
Comando à distância de 4 botões para talha elétrica
1
4
Terminal de ligação tipo ponte
6
5
Terminal de segurança de 4 mm (preto)
6
6
Terminal de segurança de 4 mm (bicolor)
2
7
Terminal de segurança de 4 mm (verde)
2
8
Terminal de segurança de 4 mm (amarelo)
6
9
Terminal de segurança de 4 mm (azul)
2
10
Terminal de segurança de 4 mm (vermelho)
4
Nº
Nome
Descrição da função
Quantidade
1
Motor
Efeito da demonstração experimental
1
4. Lista de experiências didáticas do produto
(1) Controlo de arranque direto do motor
(2) Controlo de rotação direta e inversa do motor
