MR1015R Equipamento de Treinamento para Gerador de Energia Eólica - Equipamento Didático para Treinamento Vocacional
1. Introdução ao Produto
1.1 Descrição do Produto
Este equipamento de treinamento consiste em seis sistemas principais: unidade de geração de energia, unidade de carregamento, unidade de armazenamento de energia, módulo inversor, unidade de controle e unidade de carga. Através desta plataforma de treinamento, os alunos podem se familiarizar com os conhecimentos básicos de geração de energia eólica e com a instalação, comissionamento, operação, manutenção e análise de falhas de geradores de energia eólica, compreender e analisar o diagnóstico de falhas, dominar seus princípios e métodos de controle e cultivar os conhecimentos e habilidades correspondentes dos alunos. É adequado para o ensino e avaliação de treinamento de habilidades em áreas relacionadas, como faculdades vocacionais superiores, escolas técnicas de ensino médio e escolas técnicas.
1.2 Características do Produto
(1) A plataforma de treinamento adota uma estrutura de coluna de perfil de alumínio, que é simples e elegante como um todo. A base é equipada com rodas universais, que podem ser movidas com flexibilidade e ajustadas em altura de acordo com as condições do terreno. É fácil de usar e não é fácil de danificar.
(2) A velocidade do vento é ajustável, a configuração é completa e é fácil de usar.
(3) A combinação de software e hardware permite completar o conteúdo de treinamento de vários cursos.
(4) O equipamento de treinamento possui um bom sistema de proteção de segurança.
2. Especificações técnicas
2.1 Parâmetros técnicos
Parâmetros de alimentação: Monofásico, três fios, AC220V, 50Hz
Turbina eólica: trifásica AC12V 100W com 3 pás, velocidade inicial do vento 2m/s, velocidade nominal do vento 10,5m/s, diâmetro do impulsor 1,15m
Controlador da turbina eólica: trifásico AC12V 200W, saída do retificador: DC12V
Bateria: 12VDC, 100Ah
Inversor: entrada, DC12V; Saída: AC230V, 50Hz, potência contínua: 600W, potência máxima: 1200W
Lâmpada LED: 12V, 5W
2.2 Dimensões e peso
Dimensões: 1040mm×405mm×740mm
Peso: <150kg
3. Nomes dos componentes e introdução às funções do produto

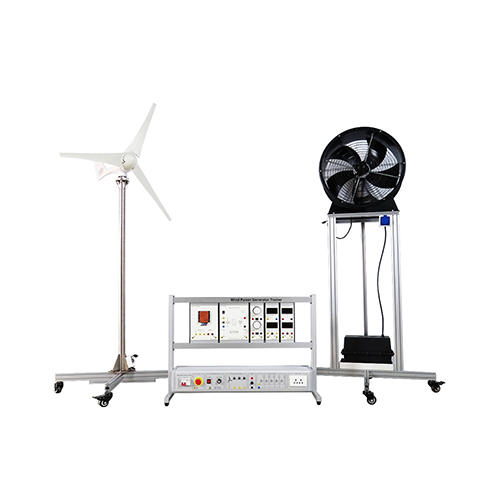

3.1 Corpo principal do produto
Nº Nome
1 Turbina eólica
2 Ventilador axial
3 Caixa de suspensão do equipamento
4 Caixa de alimentação
5 Bateria
3.2 Parte elétrica do produto
Nº Nome
1 Módulo controlador de energia eólica
2 Módulo inversor
3 Módulo de carga de lâmpada CC
4 Módulo medidor de tensão e corrente CA
5 Módulo medidor de tensão e corrente CC
6 Unidade de alimentação
7 Unidade de parada de emergência
8 Unidade de fonte de vento simulada
9 Unidade de saída da turbina eólica
10 Bateria
11 Unidade de carga CA
12 Tomada
3.3 Acessórios do produto
Nº Nome
1 Cabo de alimentação
2 Multímetro digital
3 Fusível
4 Fusível
5 Conexão de segurança de 4mm Cabo (vermelho)
6 Cabo de conexão de segurança de 4 mm (preto)
7 Cabo de conexão de segurança de 4 mm (amarelo)
8 Cabo de conexão de segurança de 4 mm (azul)
9 Cabo de conexão de segurança de 4 mm (bicolor)
10 Lâmpada CA
4. Lista de Configuração do Produto
Nº Nome Quantidade
1 Turbina eólica 1
2 Ventilador axial 1
3 Módulo controlador de turbina eólica 1
4 Módulo inversor 1
5 Módulo medidor de tensão e corrente CA 1
6 Módulo medidor de tensão e corrente CC 1
7 Módulo de carga de lâmpada CC 1
8 Unidade de fonte de alimentação 1
9 Unidade de parada de emergência 1
10 Unidade de fonte de vento simulada 1
11 Unidade de saída de turbina eólica 1
12 Bateria 1
13 Unidade de carga CA 1
14 Tomada 1
15 Cabo de alimentação 2
16 Multímetro digital 1
17 Fusível 4
18 Fusível 4
19 Cabo de conexão de segurança de 4 mm (vermelho) 5
20 Cabo de conexão de segurança de 4 mm (preto) 5
21 Cabo de conexão de segurança de 4 mm (amarelo) 5
22 Cabo de conexão de segurança de 4 mm (azul) 5
23 Cabo de conexão de segurança de 4 mm (duas cores) 5
5. Lista de experimentos didáticos do produto
(1) Experimento com inversor de bateria
(2) Experimento de geração de energia eólica e teste de tensão e corrente da bateria
(3) Experimento de geração de energia eólica
