MR009P Controlador de Temperatura e Controlo de Processos - Equipamento de Ensino
1. Apresentação do Produto
1.1 Descrição do Produto
O Controlador de Temperatura MR009P é um dispositivo de controlo de fluidos de alto desempenho, concebido com base no conceito de controlo industrial moderno. Este produto integra tecnologia avançada de controlo de automação, sistema de deteção de sensores preciso e atuador fiável, proporcionando uma regulação e gestão precisa da temperatura do líquido através de um algoritmo de controlo altamente inteligente. Como equipamento especial desenvolvido para o ensino e investigação científica, este produto adota o conceito de design modular, sendo que cada unidade funcional é cuidadosamente combinada e otimizada para garantir a estabilidade e a fiabilidade do funcionamento do sistema. Em termos de configuração de hardware, este produto utiliza componentes de controlo de nível industrial e materiais de alta qualidade, incluindo componentes principais como o controlador programável Siemens, o sensor de alta precisão e o atuador resistente à corrosão. Estes componentes principais são todos de fornecedores de marcas de renome internacional, com um excelente desempenho e uma longa vida útil.

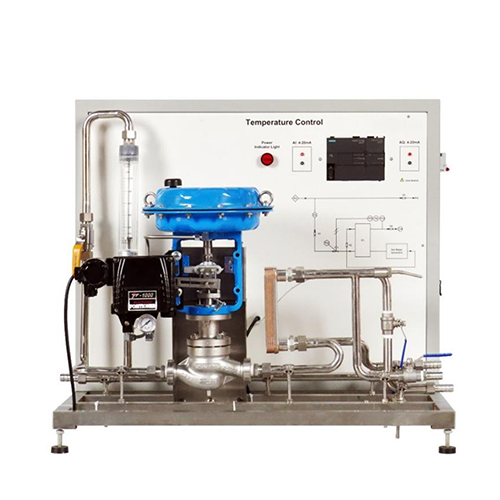

Adota um design de chassis industrial padrão, com uma estrutura geral compacta e razoável, bem como uma aparência simples e elegante. O painel frontal do dispositivo está organizado de acordo com as partições funcionais. O lado esquerdo é a área de indicação de estado, equipada com uma luz LED indicadora de energia de alto brilho e adota um design de luz vermelha atraente para garantir que o estado de funcionamento é claro à primeira vista. A área central é a área de interface de sinal, equipada com terminais analógicos de entrada e saída que cumprem as normas industriais. Todas as portas de cablagem são banhadas a ouro para garantir a fiabilidade e a estabilidade da transmissão do sinal. O lado direito é a área de operação do atuador, que integra uma válvula de controlo pneumática em aço inoxidável e um posicionador de válvula correspondente. A superfície do corpo da válvula recebeu um tratamento especial e apresenta uma boa resistência à corrosão.
1.2 Características do Produto
1. Adota o algoritmo PID adaptativo para ajustar dinamicamente os parâmetros de controlo e o ajuste preciso da temperatura.
2. Suporta comutação manual/automática sem perturbações para satisfazer diferentes necessidades experimentais.
3. Válvula pneumática em aço inoxidável + sensor de alta precisão, resistente à corrosão e longa vida útil.
4. O ecrã tátil exterior apresenta parâmetros como temperatura, pressão e abertura da válvula em tempo real e suporta o registo de dados históricos.
5. Disjuntor de proteção contra fugas, corta automaticamente a alimentação em caso de sobrecarga ou curto-circuito.
6. Proteção contra baixa pressão da fonte de gás (fecha a válvula quando a pressão é <0,2 bar) para evitar um funcionamento incorreto.
2. Especificações Técnicas
2.1 Parâmetros técnicos básicos
Fonte de alimentação monofásica trifásica CA 220V
2.2 Parâmetros de aparência do equipamento
Dimensões 850 mm x 600 mm x 765 mm
Peso ≤150 kg
3. Apresentação do Produto
3.1 Parte principal do produto
Nº Nome Qtd.
1 Entrada de água (PI2) 1
2 Válvula proporcional elétrica 1
3 Válvula (V1) 1
4 Medidor de caudal (FI2) 1
5 Indicador de energia 1
6 Terminal de entrada analógico 1
7 Módulo PLC 1
8 Terminal de saída analógico 1
9 Permutador de calor 1
10 Sensor de temperatura (T2) 1
11 Válvula (V2) 1
12 Válvula (V4) 1
13 Entrada de água quente 1
14 Saída de água fria 1
3.2 Acessórios do produto
Nº Nome Qtd.
1 Tubo de água 1
2 Cabo de alimentação 1
3 Cabo de alimentação 1
4 Cabo de rede 1
5 Cabo elétrico de segurança de 2 mm 2
6 Grampo de tubo 8
Introdução à interface touchscreen
1 Valor de saída da válvula proporcional
2 Valor em tempo real da válvula proporcional
3 Configuração de abertura e fecho da válvula proporcional
4 Próxima página
1 Configuração manual do grau de abertura e fecho da válvula proporcional
2 Chave PID
1 Valor definido do PID
2 Valor real do PID
3 Percentagem de saída
Três grupos de parâmetros do PID
5. Lista de experiências de ensino do produto
(1) Experiência de regulação de temperatura baseada no controlo PID
