Bancada Educativa e de Laboratório "Instalação de Dispositivos de Medição de Energia Elétrica" ​​​​– Equipamento Educativo para Escolas – Pacote Instrucional

Bancada Educativa e de Laboratório "Instalação de Dispositivos de Medição de Energia Elétrica" ​​​​– Equipamento Educativo para Escolas / Pacote Instrucional
1. Introdução ao Produto
1.1 Descrição do Produto

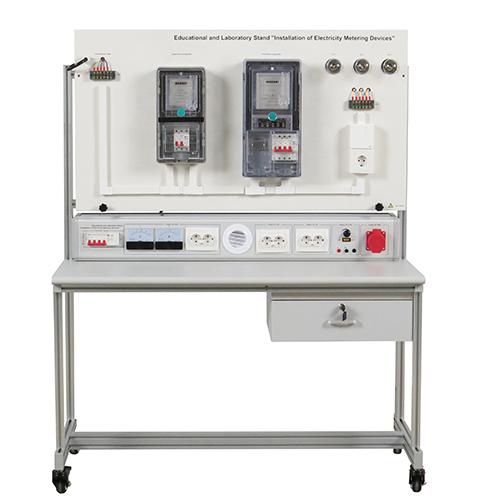

A Bancada Educativa e de Laboratório "Instalação de Dispositivos de Medição de Energia Elétrica" ​​é um equipamento destinado a simular a medição de energia elétrica residencial. Permite a utilização de contadores de energia monofásicos e trifásicos (simulados) e possibilita a formação dos alunos em procedimentos de ligação (cablagem) e leitura de consumos energéticos.
1.2 Características do Produto
1. O produto apresenta um excelente desempenho em segurança elétrica, contando com um projeto de proteção eficiente e fiabilidade na ligação à terra.
2. O produto apresenta um design atrativo e uma estrutura simples.
3. O produto incorpora medidas anticorrosivas e utiliza materiais robustos e duráveis, prolongando significativamente a sua vida útil.
2. Especificações Técnicas
2.1 Parâmetros Técnicos
Tensão nominal: trifásica a cinco fios (3F+N+PE), CA 380 V, 50 Hz
Condições do ambiente de operação: temperatura ambiente de -10 °C a +40 °C; humidade relativa < 85% (a 25 °C).
2.2 Dimensões e peso
Dimensões: 1400 mm × 500 mm × 800 mm
Peso: < 100 kg

3. Nomes dos componentes e descrição das funções
3.1 Componente principal do produto
Nº
Nome
Qtd. 1
Barramento
1
2
Canaleta para cabos
1
3
Contador de energia monofásico
1
4
Contador de energia trifásico
1
5
Carga de iluminação (lâmpada)
3
6
Disjuntor com proteção contra fugas de corrente (monofásico)
1
7
Disjuntor com proteção contra fuga de corrente (trifásico)
1
8
Chave de três posições
1
9
Tomada padrão europeu
1
10
Disjuntor trifásico
1
11
Voltímetro
1
12
Amperímetro
1
13
Tomada padrão europeu (220 V CA)
1
14
Tomada padrão europeu (36 V CA)
1
15
Tomada padrão europeu (12 V CA)
1
16
Fonte de alimentação ajustável (2-30 V CC)
1
17
Tomada industrial à prova de água (380 V CA)
1
18
Gabinete
1
19
Rodízio universal
4
3.2 Acessórios do produto
Nº
Nome
Qtd.
1
Fusível
5
4. Lista de experiências didáticas
(1) Utilização do contador de energia monofásico
(2) Utilização do contador de energia trifásico
