Deflexão de Viga e Unidade de Balanço, Treinador Mecânico, Equipamento de Treinamento Vocacional, Equipamento Didático

MR251230EA06 Unidade de Deflexão de Vigas e Balanços - Equipamento de Treinamento Mecânico para Formação Profissional - Equipamento Didático
Descrição Geral:
• A Unidade de Deflexão de Vigas foi projetada para permitir que os alunos observem e estudem os seguintes fenômenos em vigas simplesmente apoiadas e vigas em balanço:
• Relação entre as deflexões e as cargas aplicadas
• Efeito do comprimento e da seção transversal no comportamento da viga

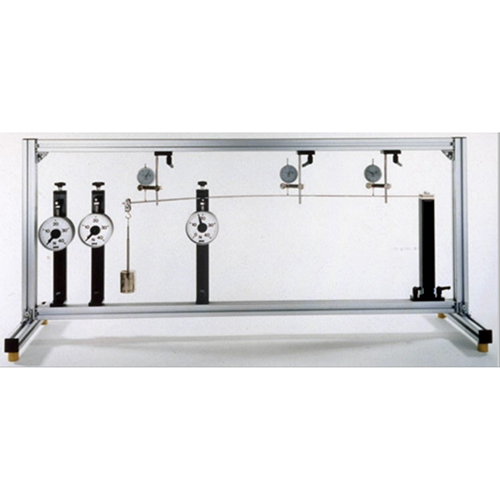

• A unidade consiste em uma estrutura de alumínio e aço inoxidável para realizar experimentos com vigas metálicas de até 1 m de comprimento. Três vigas com diferentes seções transversais são fornecidas.
• A estrutura facilita o estudo de vigas em balanço sustentadas por uma extremidade ou vigas simplesmente apoiadas em dois pontos. A unidade permite modificar a posição dos pontos de apoio e fixação.
• Possui uma régua graduada fixada na estrutura que permite obter medidas facilmente em diferentes pontos da viga.
• Os pesos serão pendurados em ganchos, para aplicar a carga em qualquer ponto da viga.
Especificações Técnicas:
• Unidade de bancada
• Estrutura em alumínio anodizado e painéis em aço pintado
• Principais elementos metálicos em aço inoxidável
• A unidade consiste principalmente em:
• Guia metálica com régua graduada para posicionamento dos diferentes apoios
• Dois apoios removíveis em aço inoxidável
• Apoio em balanço removível em aço inoxidável
• Relógio comparador: Faixa: 0–25 mm, Precisão: 0,01 mm
• Permite experimentação com vigas de até 1000 mm de comprimento para seu estudo
• Três vigas retangulares de teste com diferentes seções transversais e 1 m de comprimento são fornecidas
• A unidade permite testes como: Viga em balanço, Viga fixa em uma extremidade e simplesmente apoiada na outra, Viga simplesmente apoiada
• Pés ajustáveis ​​para balanceamento Unidade
• Deve ser fornecida com os seguintes elementos obrigatórios:
• 2 conjuntos de gancho de aço e conjunto de massa de 3 kg
• Manuais: Esta unidade deve ser fornecida com os seguintes manuais: Serviços, Montagem e Instalação, Inicialização, Segurança, Manutenção e Práticas

Lista de Experimentos:
• Estudo das características de vigas simplesmente apoiadas e em balanço
• Determinação da relação entre carga aplicada e deflexão
• Viga apoiada em suas duas extremidades com um ponto de carga central
• Estudo da variação do comprimento na deflexão
• O efeito do comprimento da viga em uma viga com carga central apoiada em suas duas extremidades
• O efeito da seção transversal na deflexão de vigas
• O efeito da seção da viga em uma viga com carga central apoiada em suas duas extremidades
• Viga em balanço com uma carga em uma de suas extremidades
• O efeito do comprimento da viga em uma viga em balanço com uma carga em uma de suas extremidades
• O efeito da seção transversal em uma viga em balanço com uma carga em uma de suas extremidades
• Viga apoiada em dois pontos e sujeita a momentos de flexão uniforme diferentes
• Estudo da flexão, aplicação de cargas em diferentes pontos com extremidades fixas ou livres
• Garantia: 1 (um) ano com serviços
