Alternador trifásico, equipamento de laboratório educativo, equipamento demonstrativo, instalação elétrica.

Alternador Trifásico MR610E - Equipamento Educativo para Laboratório - Equipamento Demonstrativo para Laboratório de Instalação Elétrica
1. Introdução ao Produto
1.1 Descrição do Produto

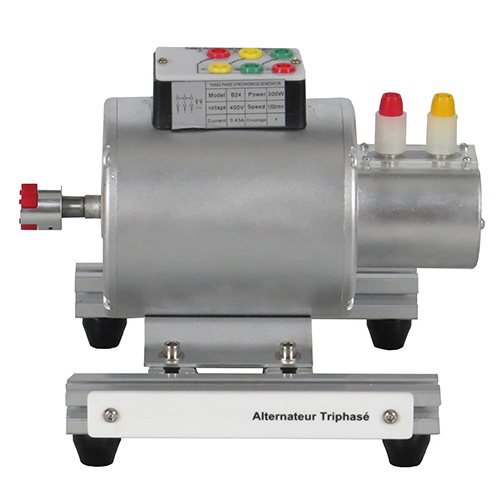

Este produto é um motor síncrono trifásico compacto com excitação CA, design engenhoso e diversas funções. Pode operar tanto como motor como gerador, sendo um dispositivo ideal para demonstrações didáticas e verificação de princípios. Através deste produto, os utilizadores podem aprender intuitivamente sobre a estrutura, o princípio de funcionamento, as características da curva V e a geração de energia ligada à rede de motores síncronos, entre outros conhecimentos essenciais de eletromecânica.
1.2 Características do Produto
Funcionamento em modo duplo: Opera tanto como motor síncrono como gerador síncrono, oferecendo múltiplas utilizações e funções didáticas abrangentes.
Estrutura clara: Adotando uma estrutura clássica de motor síncrono, facilita a observação e a compreensão da interação entre a excitação e a armadura.
Altamente eficaz para o ensino: Ideal para demonstrar o processo de conversão de energia electromagnética-mecânica e as diversas curvas características dos motores síncronos.
Robusto e durável: Fabricado segundo as normas industriais, garantindo um funcionamento estável e fiável mesmo com utilização frequente nas aulas.
2. Especificações Técnicas
2.1 Parâmetros Técnicos Básicos
Modo de Operação
Motor/Gerador Elétrico
Tensão Nominal
Trifásico de cinco fios CA 400 Vca (50 Hz)
Potência Nominal
0,3 kW
Velocidade Nominal
1500 rpm (50 Hz)
Tensão de Excitação
CC 24 V (necessário para o modo gerador)
Classe de Proteção
IP54 (à prova de poeiras e salpicos)
2.2 Parâmetros Externos do Equipamento
Dimensões
380 mm x 150 mm x 200 mm
Peso
≤ 20 kg

3. Introdução ao Produto
3.1 Componentes Principais do Produto
Nº
Nome
Quantidade
1
Gerador de corrente contínua com excitação
1
3.2 Acessórios do Produto
Nº
Nome
Quantidade
1
Cabo de ligação de segurança elétrica de 4 mm (1 m, preto)
1
2
Cabo de ligação de segurança elétrica de 4 mm (1 m, azul)
2
3
Cabo de ligação de segurança elétrica de 4 mm (1 m, verde)
2
4
Cabo de ligação de segurança elétrica de 4 mm (1 m, vermelho)
3
5
Cabo de ligação de segurança elétrica de 4 mm (1 m, amarelo)
2
6
Régua de Conectores
1
4. Lista de Experiências Didáticas do Produto
(1) Teste de motor CA trifásico
